前言

Rancher 是一个企业级的 Kubernetes 容器管理平台，它简化了使用 Kubernetes 的流程，提供了完整的软件堆栈，适用于使用容器的团队。Rancher 解决了跨任何基础架构管理多个 Kubernetes 集群的运营和安全挑战，同时为 DevOps 团队提供了运行容器化工作负载的集成工具。

下图是 Rancher 官方提供的架构图：

Architecture

从图中我们可以得知 Rancher 的数据是存储与 etcd 中。

而我们知道，etcd 同时也是 Kubernetes 的关键组件，Kubernetes 集群通过 etcd 存储了集群的整个状态：包括集群、节点、运行中的工作负载、以及所有 Kubernetes 资源对象的元数据和状态信息。

在 Rancher 和 Kubernetes 集群上，每时每刻都有大量的数据进行读写，所以如何保障 etcd 中数据成为了我们需要解决的问题。

本文将介绍如何通过 MinIO 对象存储的能力，来保障 Rancher 和 Kubernetes 数据。

先决条件

Rancher：2.6.6
k8s：v1.23.7

MinIO 快速部署

MinIO 介绍

MinIO 是开源的高性能对象存储系统，基于 Golang 实现，提供与 Amazon S3 兼容的 API 接口。

MinIO优点

云原生：符合一切云原生云的架构和构建过程，并且包含最新的云计算的全新的技术和概念。其中包括支持Kubernetes 、微服和多租户的的容器技术。使对象存储对于 Kubernetes 更加友好。
高性能：在标准硬件上，读/写速度上高达183 GB / 秒和 171 GB / 秒。拥有更高的吞吐量和更低的延迟。
可扩展：扩展从单个群集开始，该群集可以与其他MinIO群集联合以创建全局名称空间, 并在需要时可以跨越多个不同的数据中心。
易操作：部署简单，简化了使用对象存储的流程，支持多种平台运行。

MinIO 部署

一键生成 ssl 自签名证书脚本，将下面脚本保存到create-cert.sh文件中。

#!/bin/bash -e

help ()
{
    echo  ' ================================================================ '
    echo  ' --ssl-domain: 生成ssl证书需要的主域名，如不指定则默认为www.rancher.local，如果是ip访问服务，则可忽略；'
    echo  ' --ssl-trusted-ip: 一般ssl证书只信任域名的访问请求，有时候需要使用ip去访问server，那么需要给ssl证书添加扩展IP，多个IP用逗号隔开；'
    echo  ' --ssl-trusted-domain: 如果想多个域名访问，则添加扩展域名（SSL_TRUSTED_DOMAIN）,多个扩展域名用逗号隔开；'
    echo  ' --ssl-size: ssl加密位数，默认2048；'
    echo  ' --ssl-cn: 国家代码(2个字母的代号),默认CN;'
    echo  ' 使用示例:'
    echo  ' ./create_self-signed-cert.sh --ssl-domain=www.test.com --ssl-trusted-domain=www.test2.com \ '
    echo  ' --ssl-trusted-ip=1.1.1.1,2.2.2.2,3.3.3.3 --ssl-size=2048 --ssl-date=3650'
    echo  ' ================================================================'
}

case "$1" in
    -h|--help) help; exit;;
esac

if [[ $1 == '' ]];then
    help;
    exit;
fi

CMDOPTS="$*"
for OPTS in $CMDOPTS;
do
    key=$(echo ${OPTS} | awk -F"=" '{print $1}' )
    value=$(echo ${OPTS} | awk -F"=" '{print $2}' )
    case "$key" in
        --ssl-domain) SSL_DOMAIN=$value ;;
        --ssl-trusted-ip) SSL_TRUSTED_IP=$value ;;
        --ssl-trusted-domain) SSL_TRUSTED_DOMAIN=$value ;;
        --ssl-size) SSL_SIZE=$value ;;
        --ssl-date) SSL_DATE=$value ;;
        --ca-date) CA_DATE=$value ;;
        --ssl-cn) CN=$value ;;
    esac
done

# CA相关配置
CA_DATE=${CA_DATE:-3650}
CA_KEY=${CA_KEY:-cakey.pem}
CA_CERT=${CA_CERT:-cacerts.pem}
CA_DOMAIN=cattle-ca

# ssl相关配置
SSL_CONFIG=${SSL_CONFIG:-$PWD/openssl.cnf}
SSL_DOMAIN=${SSL_DOMAIN:-'www.rancher.local'}
SSL_DATE=${SSL_DATE:-3650}
SSL_SIZE=${SSL_SIZE:-2048}

## 国家代码(2个字母的代号),默认CN;
CN=${CN:-CN}

SSL_KEY=$SSL_DOMAIN.key
SSL_CSR=$SSL_DOMAIN.csr
SSL_CERT=$SSL_DOMAIN.crt

echo -e "\033[32m ---------------------------- \033[0m"
echo -e "\033[32m       | 生成 SSL Cert |       \033[0m"
echo -e "\033[32m ---------------------------- \033[0m"

if [[ -e ./${CA_KEY} ]]; then
    echo -e "\033[32m ====> 1. 发现已存在CA私钥，备份"${CA_KEY}"为"${CA_KEY}"-bak，然后重新创建 \033[0m"
    mv ${CA_KEY} "${CA_KEY}"-bak
    openssl genrsa -out ${CA_KEY} ${SSL_SIZE}
else
    echo -e "\033[32m ====> 1. 生成新的CA私钥 ${CA_KEY} \033[0m"
    openssl genrsa -out ${CA_KEY} ${SSL_SIZE}
fi

if [[ -e ./${CA_CERT} ]]; then
    echo -e "\033[32m ====> 2. 发现已存在CA证书，先备份"${CA_CERT}"为"${CA_CERT}"-bak，然后重新创建 \033[0m"
    mv ${CA_CERT} "${CA_CERT}"-bak
    openssl req -x509 -sha256 -new -nodes -key ${CA_KEY} -days ${CA_DATE} -out ${CA_CERT} -subj "/C=${CN}/CN=${CA_DOMAIN}"
else
    echo -e "\033[32m ====> 2. 生成新的CA证书 ${CA_CERT} \033[0m"
    openssl req -x509 -sha256 -new -nodes -key ${CA_KEY} -days ${CA_DATE} -out ${CA_CERT} -subj "/C=${CN}/CN=${CA_DOMAIN}"
fi

echo -e "\033[32m ====> 3. 生成Openssl配置文件 ${SSL_CONFIG} \033[0m"
cat > ${SSL_CONFIG} <<EOM
[req]
req_extensions = v3_req
distinguished_name = req_distinguished_name
[req_distinguished_name]
[ v3_req ]
basicConstraints = CA:FALSE
keyUsage = nonRepudiation, digitalSignature, keyEncipherment
extendedKeyUsage = clientAuth, serverAuth
EOM

if [[ -n ${SSL_TRUSTED_IP} || -n ${SSL_TRUSTED_DOMAIN} || -n ${SSL_DOMAIN} ]]; then
    cat >> ${SSL_CONFIG} <<EOM
subjectAltName = @alt_names
[alt_names]
EOM
    IFS=","
    dns=(${SSL_TRUSTED_DOMAIN})
    dns+=(${SSL_DOMAIN})
    for i in "${!dns[@]}"; do
      echo DNS.$((i+1)) = ${dns[$i]} >> ${SSL_CONFIG}
    done

    if [[ -n ${SSL_TRUSTED_IP} ]]; then
        ip=(${SSL_TRUSTED_IP})
        for i in "${!ip[@]}"; do
          echo IP.$((i+1)) = ${ip[$i]} >> ${SSL_CONFIG}
        done
    fi
fi

echo -e "\033[32m ====> 4. 生成服务SSL KEY ${SSL_KEY} \033[0m"
openssl genrsa -out ${SSL_KEY} ${SSL_SIZE}

echo -e "\033[32m ====> 5. 生成服务SSL CSR ${SSL_CSR} \033[0m"
openssl req -sha256 -new -key ${SSL_KEY} -out ${SSL_CSR} -subj "/C=${CN}/CN=${SSL_DOMAIN}" -config ${SSL_CONFIG}

echo -e "\033[32m ====> 6. 生成服务SSL CERT ${SSL_CERT} \033[0m"
openssl x509 -sha256 -req -in ${SSL_CSR} -CA ${CA_CERT} \
    -CAkey ${CA_KEY} -CAcreateserial -out ${SSL_CERT} \
    -days ${SSL_DATE} -extensions v3_req \
    -extfile ${SSL_CONFIG}

echo -e "\033[32m ====> 7. 证书制作完成 \033[0m"
echo
echo -e "\033[32m ====> 8. 以YAML格式输出结果 \033[0m"
echo "----------------------------------------------------------"
echo "ca_key: |"
cat $CA_KEY | sed 's/^/  /'
echo
echo "ca_cert: |"
cat $CA_CERT | sed 's/^/  /'
echo
echo "ssl_key: |"
cat $SSL_KEY | sed 's/^/  /'
echo
echo "ssl_csr: |"
cat $SSL_CSR | sed 's/^/  /'
echo
echo "ssl_cert: |"
cat $SSL_CERT | sed 's/^/  /'
echo

echo -e "\033[32m ====> 9. 附加CA证书到Cert文件 \033[0m"
cat ${CA_CERT} >> ${SSL_CERT}
echo "ssl_cert: |"
cat $SSL_CERT | sed 's/^/  /'
echo

echo -e "\033[32m ====> 10. 重命名服务证书 \033[0m"
echo "cp ${SSL_DOMAIN}.key tls.key"
cp ${SSL_DOMAIN}.key tls.key
echo "cp ${SSL_DOMAIN}.crt tls.crt"
cp ${SSL_DOMAIN}.crt tls.crt

执行如下命令生成证书，具体用法请参考 Rancher 生成自签名证书文档。

1 2	chmod +x create-cert.sh ./create-tls.sh --ssl-domain=minio.zerchin.xyz --ssl-size=2048 --ssl-date=3650

其中--ssl-domain为改为访问 minio 的域名。

创建minio文件夹。

1 2	mkdir -p /minio/data mkdir -p /minio/certs/CAs

1
2
3

cp tls.crt /minio/certs/public.crt
cp tls.key /minio/certs/private.key
cp cacerts.pem /minio/certs/CAs/cacerts.pem

docker run 命令启动 MinIO。

minio 支持单机部署和集群部署，这里使用单机部署的方式。

docker run -itd --net host --name minio --restart unless-stopped -v /minio/data:/data -v /minio/certs:/certs -e MINIO_ROOT_USER=admin -e MINIO_ROOT_PASSWORD=Rancher123 minio/minio server /data --console-address minio.zerchin.xyz:443 --address minio.zerchin.xyz:9000 --certs-dir /certs

参数说明：

MINIO_ROOT_USER：设置管理员用户。
MINIO_ROOT_PASSWORD：管理员用户密码。
--console-address：MinIO管理平台地址，当检测到有证书时，自动配置为https。
--address：实际数据传输的地址。
--certs-dir：设置证书目录，默认是${HOME}/.minio/certs这个目录，这里指定成我们挂载的目录。注意证书和秘钥的名字一定要是public.crt和private.key。如果有自签名CA证书，则需要放到该路径下的CAs目录。

MinIO 使用

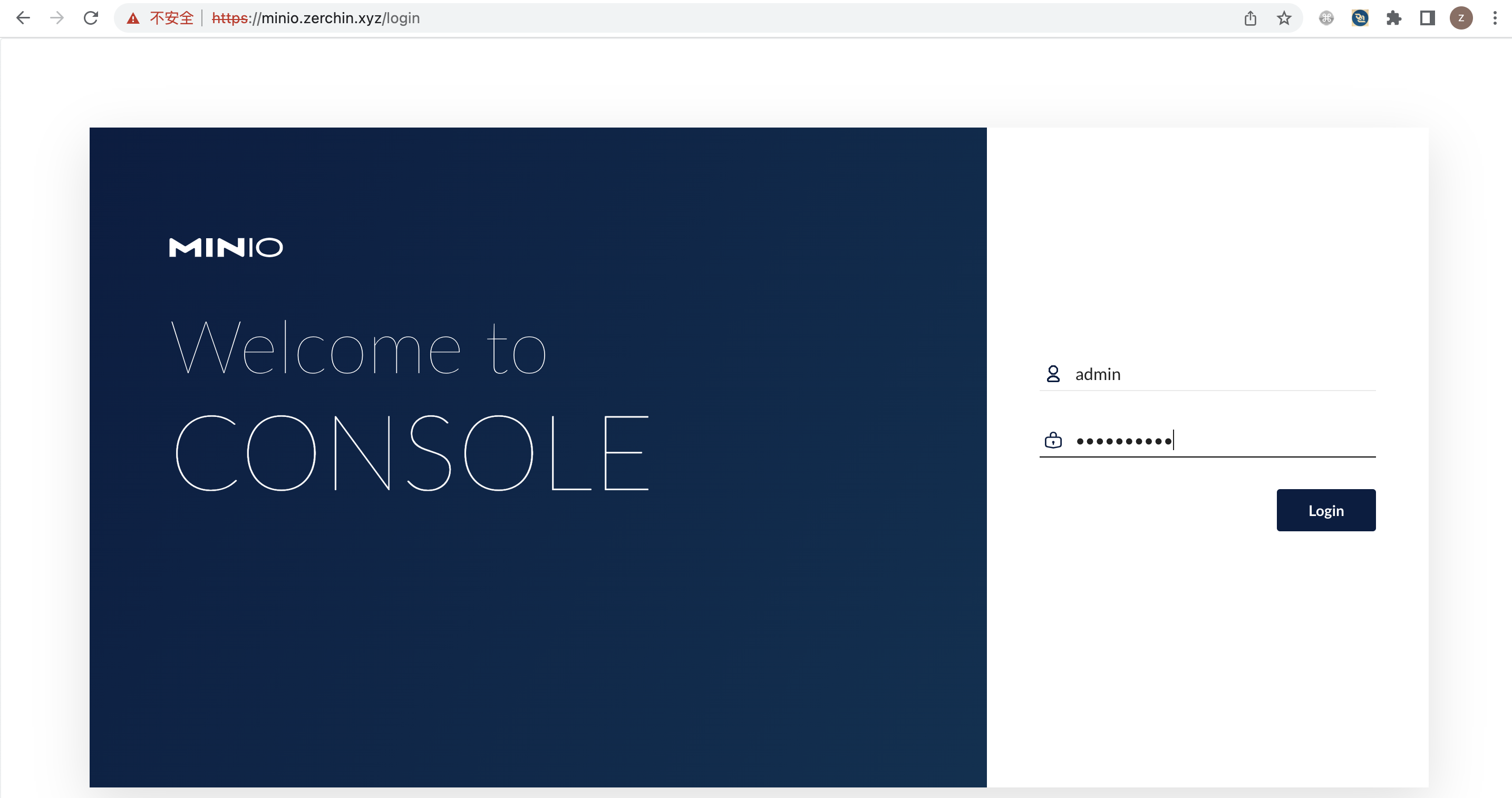

访问 MinIO。

浏览器访问 https://minio.zerchin.xyz。

用户名和密码是上一步的MINIO_ROOT_USER和MINIO_ROOT_PASSWORD中的账号密码。

minio-login

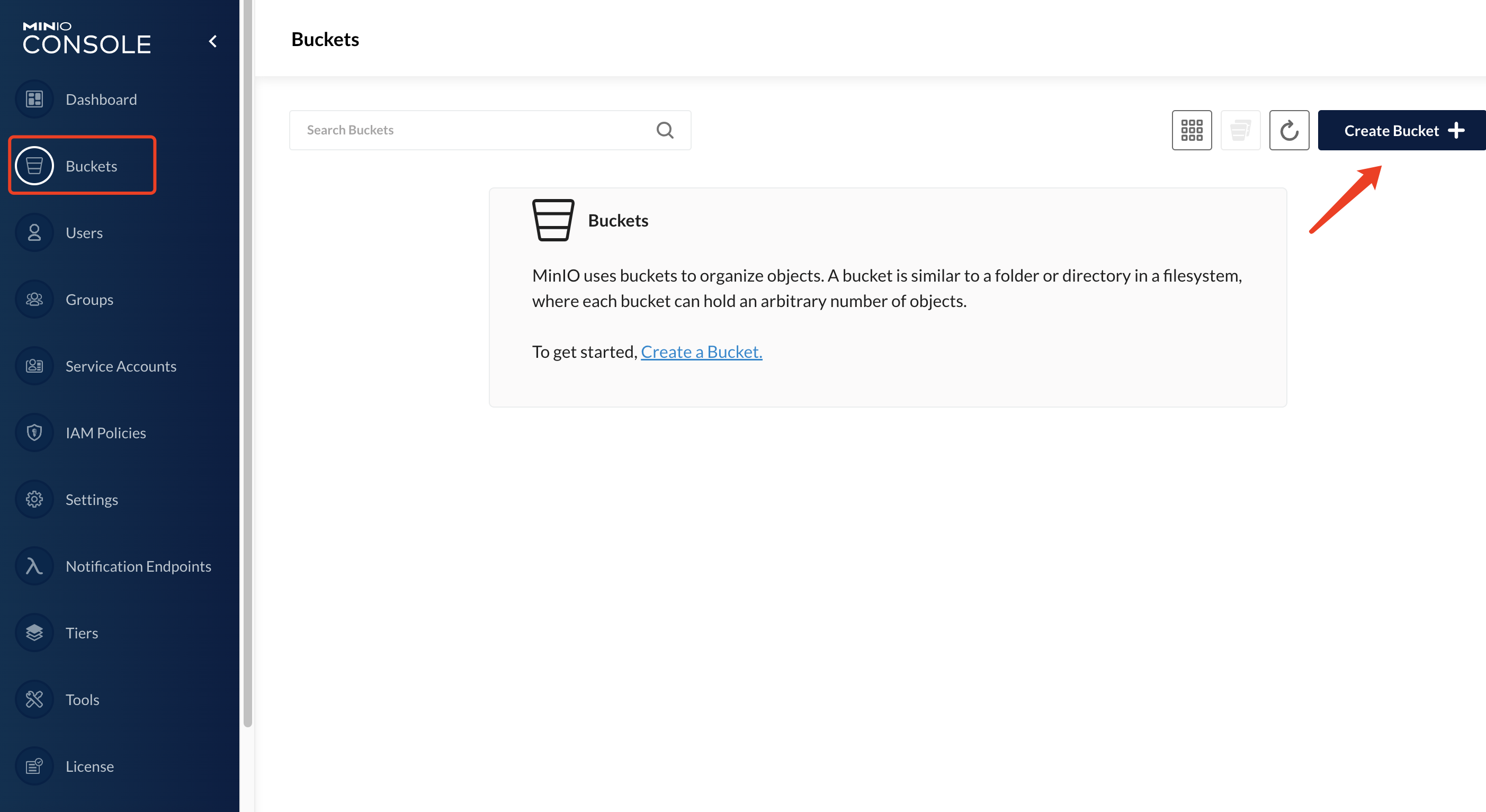

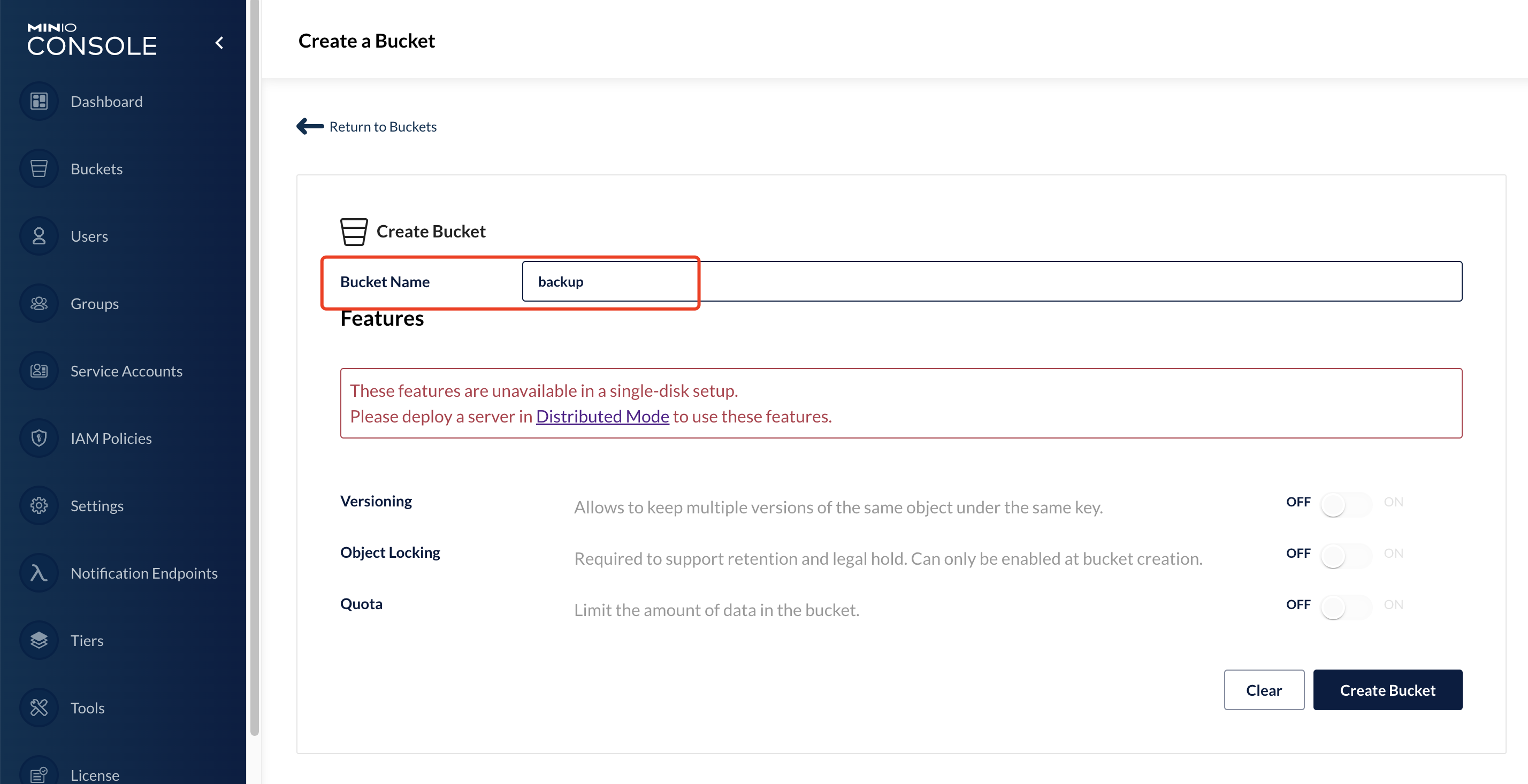

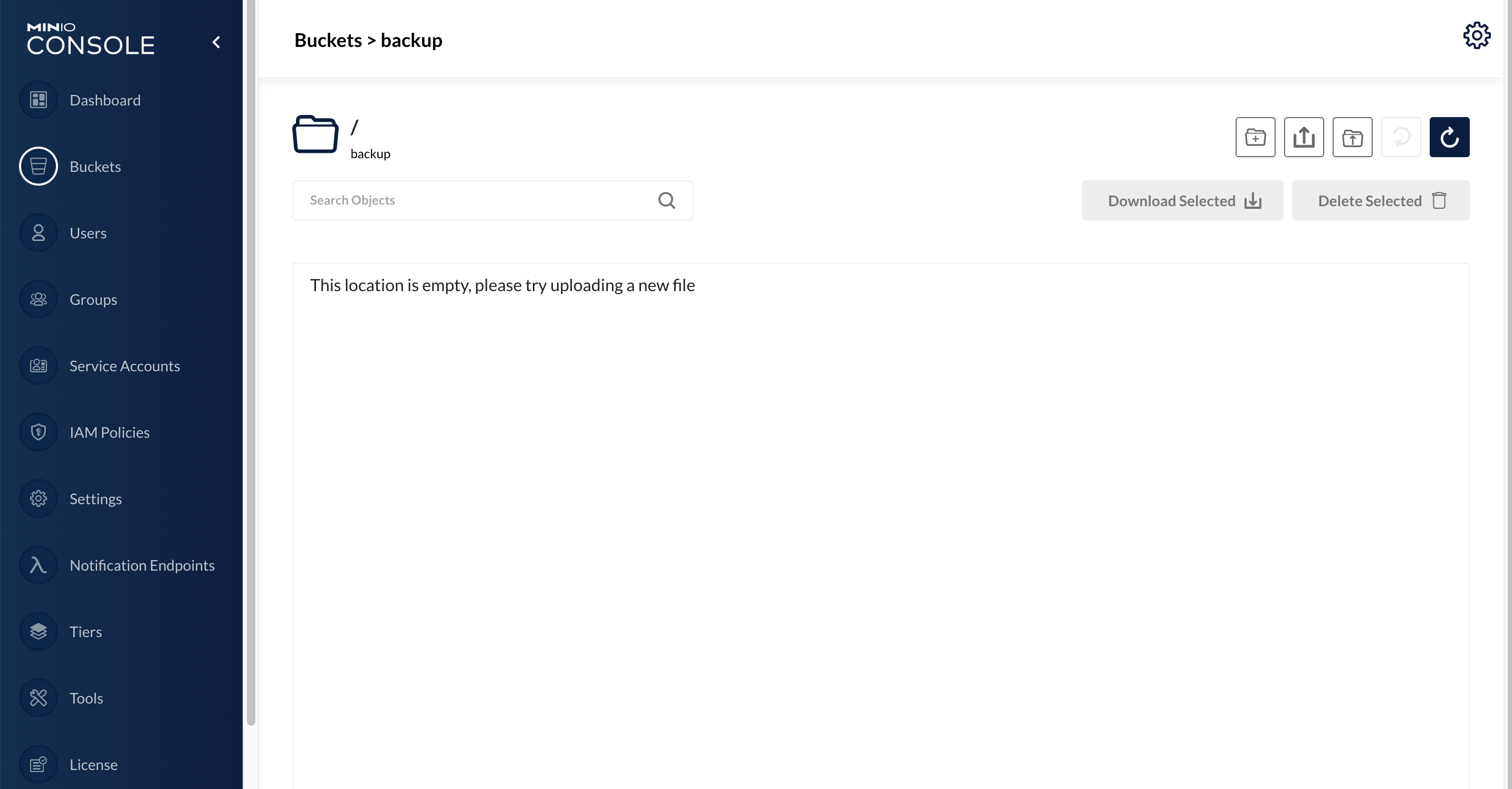

创建 Bucket，命名为 backup。

minio-create-bucket-1

minio-create-bucket-2

minio-create-bucket-3

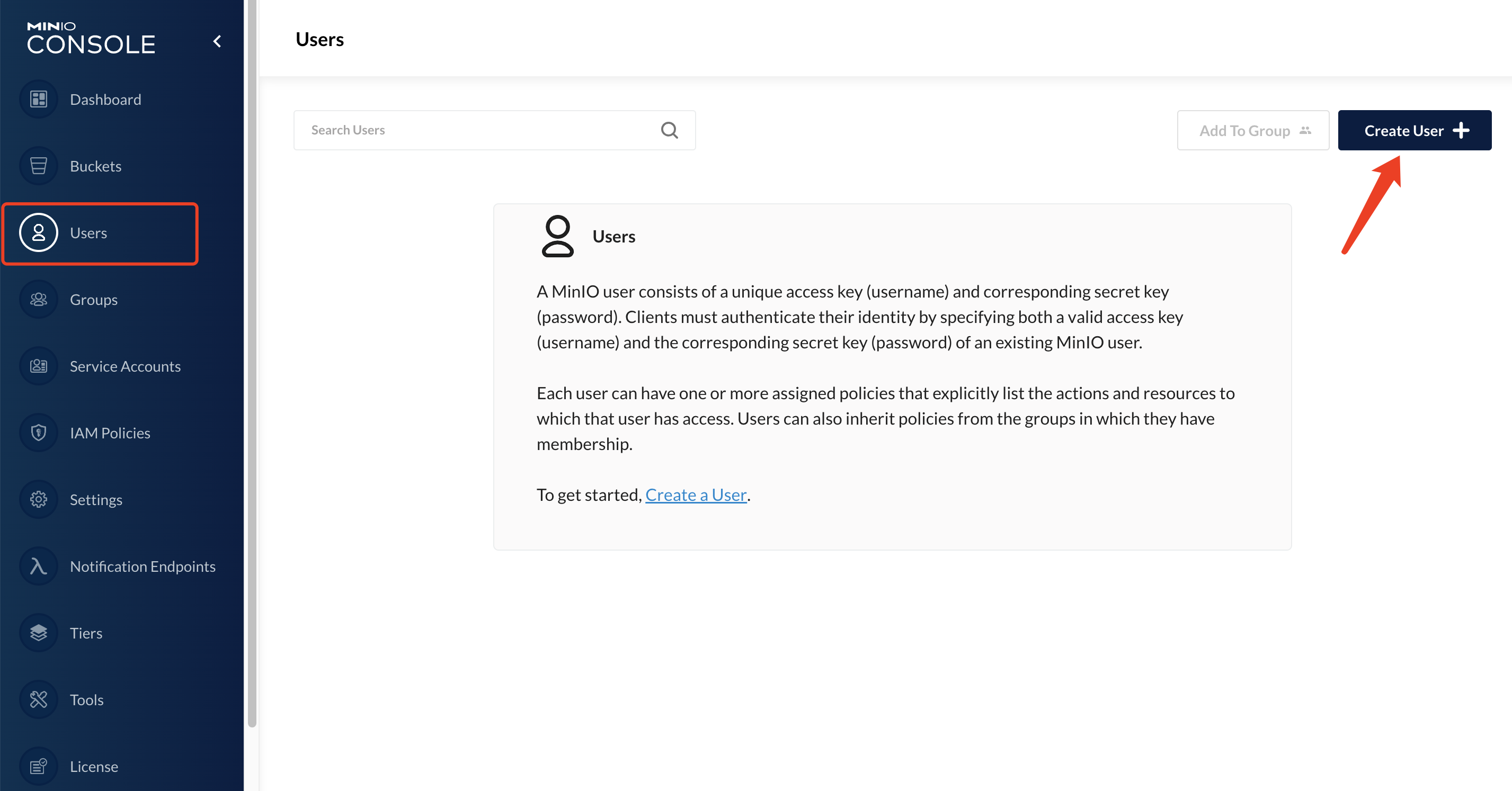

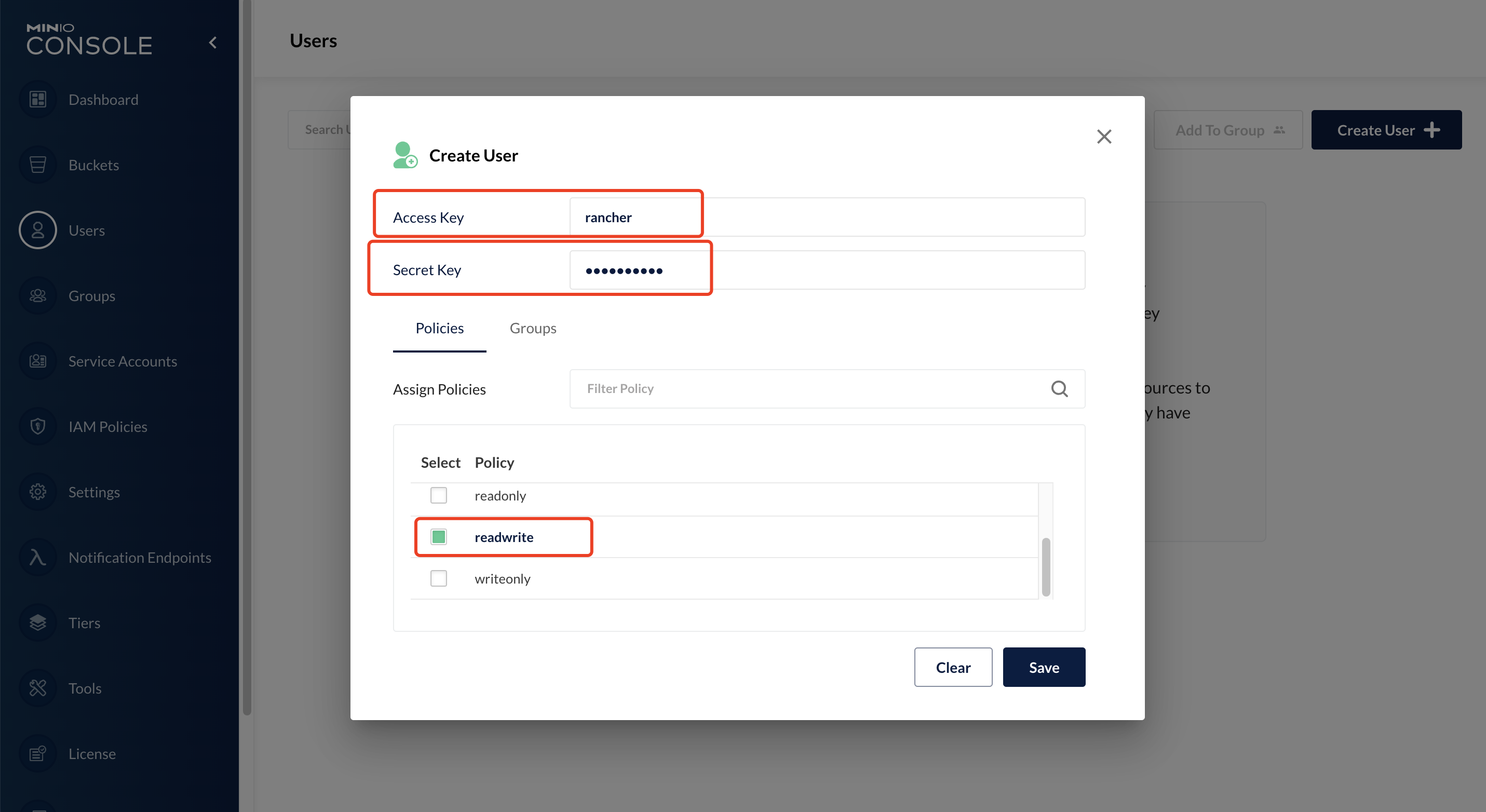

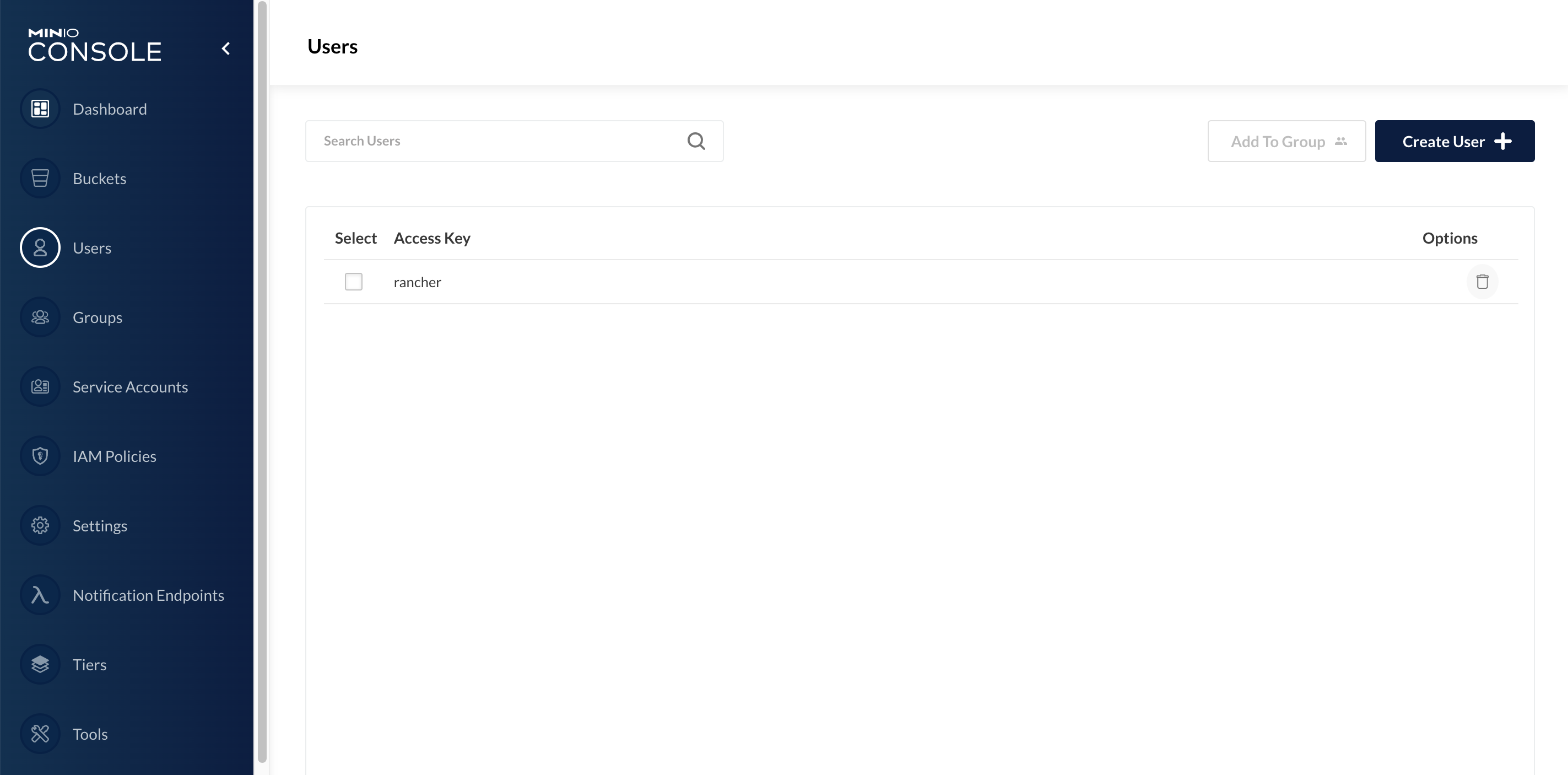

创建访问用户。

minio-create-user-1

minio-create-user-2

minio-create-user-3

Rancher k8s etcd 对接 MinIO

Rancher 有两种保存快照的方式，一种是直接将 etcd 快照备份文件保存在本地存储，另一种是将 etcd 快照备份文件保存在本地，同时拷贝到远端的 S3 存储上，这里我们选择第二种方式来对接 MinIO 对象存储。

etcd 快照备份

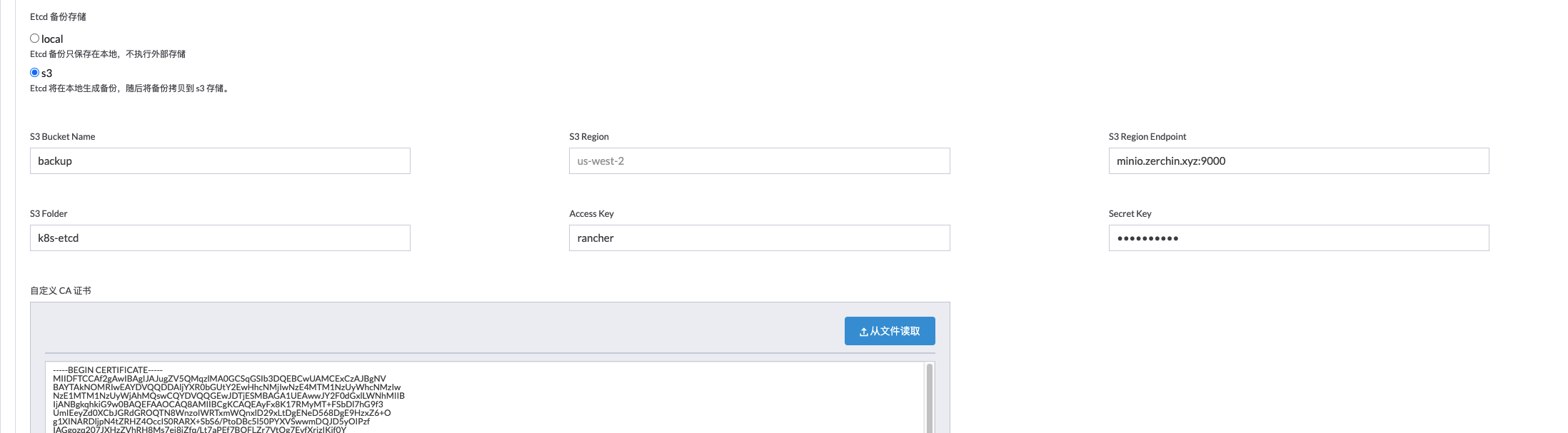

编辑集群，在 Etcd备份存储 下，选择 s3。

rancher-k8s-etcd-1

参数说明：

S3 Bucket Name：S3的桶名称。
S3 Folder：桶下的文件夹。不填写则直接在桶的根目录下存储数据。
S3 Region Endpoint：指定S3端点URL地址，这里对应前面--address暴露的地址
Access Key：S3的accessKey
Secret Key：S3的secretKey
自定义 CA 证书：自定义证书认证，用于连接 S3 端点。

点击保存，等待集群进行更新。

创建快照。

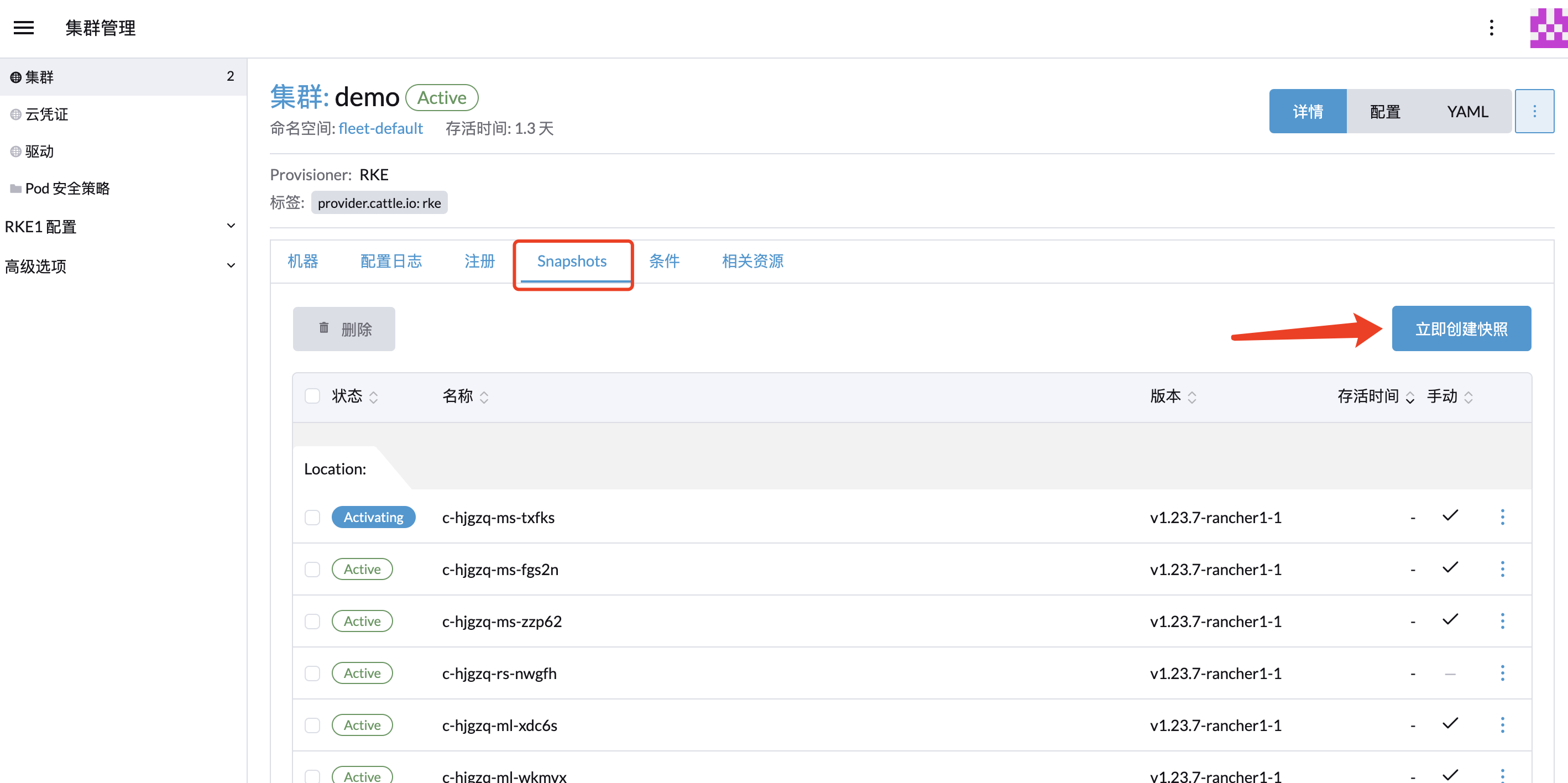

集群更新完毕后，我们进入集群，在Snapshots下，点击 立即创建快照 按钮，就会自动帮我们创建 etcd 快照，并保存到远程 MinIO 存储上。

rancher-k8s-etcd-2

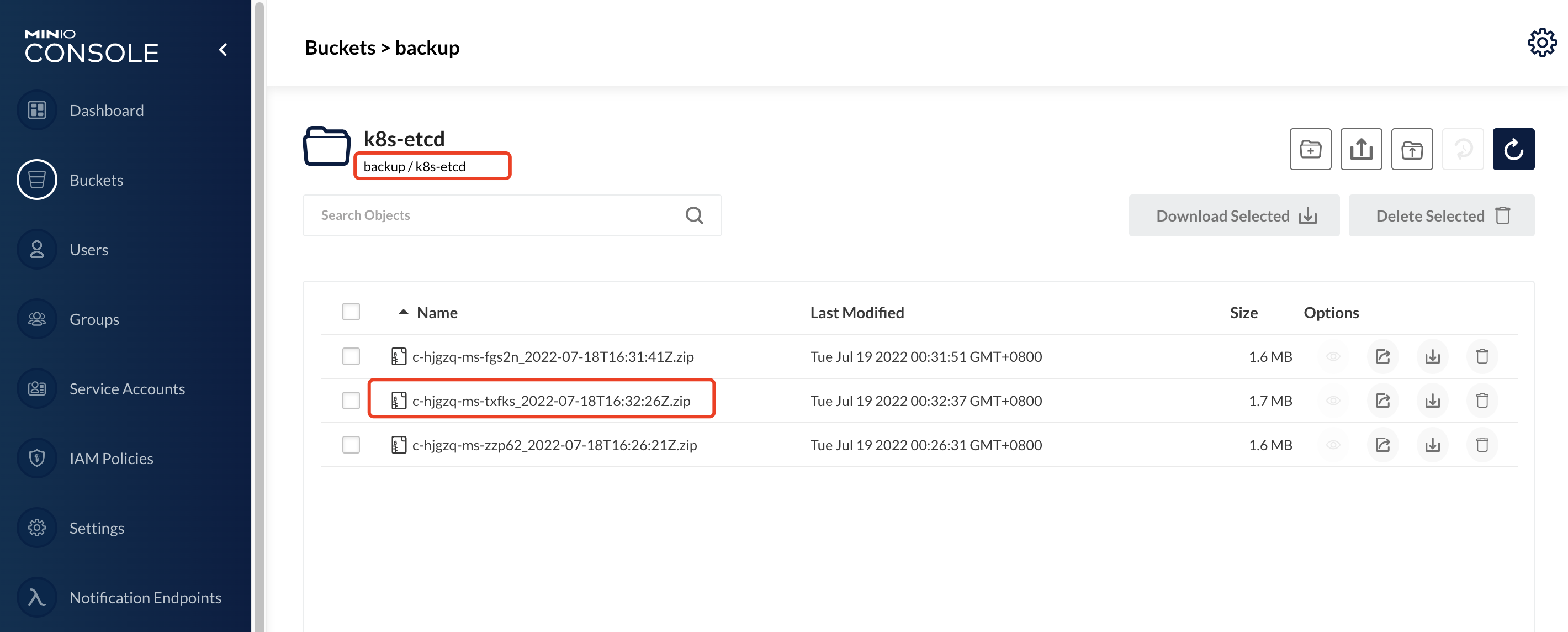

验证快照是否存储在 MinIO 中。

rancher-k8s-etcd-minio-1

可以看到，对应的快照文件已经存储在 backup 桶 - k8s-etcd 目录下面了，etcd 快照备份成功。

etcd 快照恢复

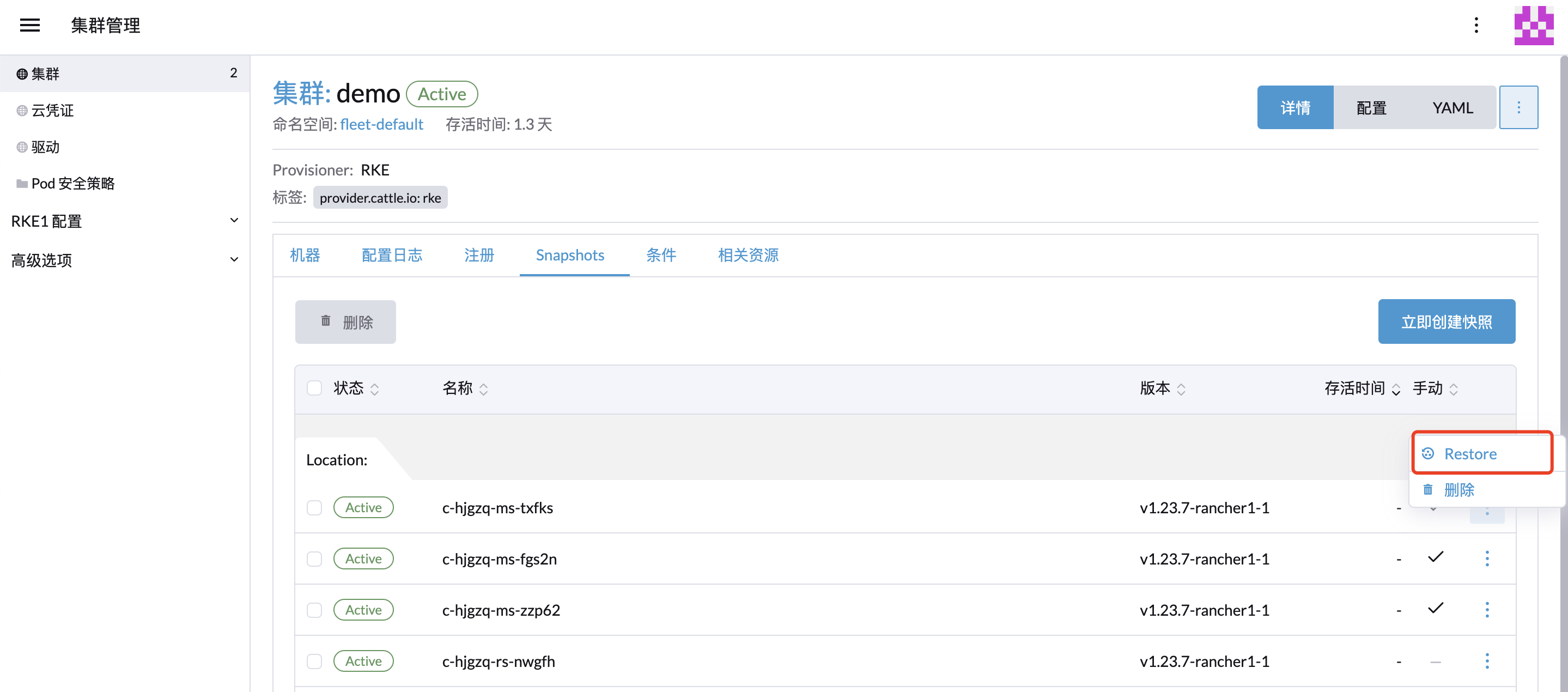

基于快照恢复 k8s 集群。

rancher-k8s-etcd-restore-1

rancher-k8s-etcd-restore-2

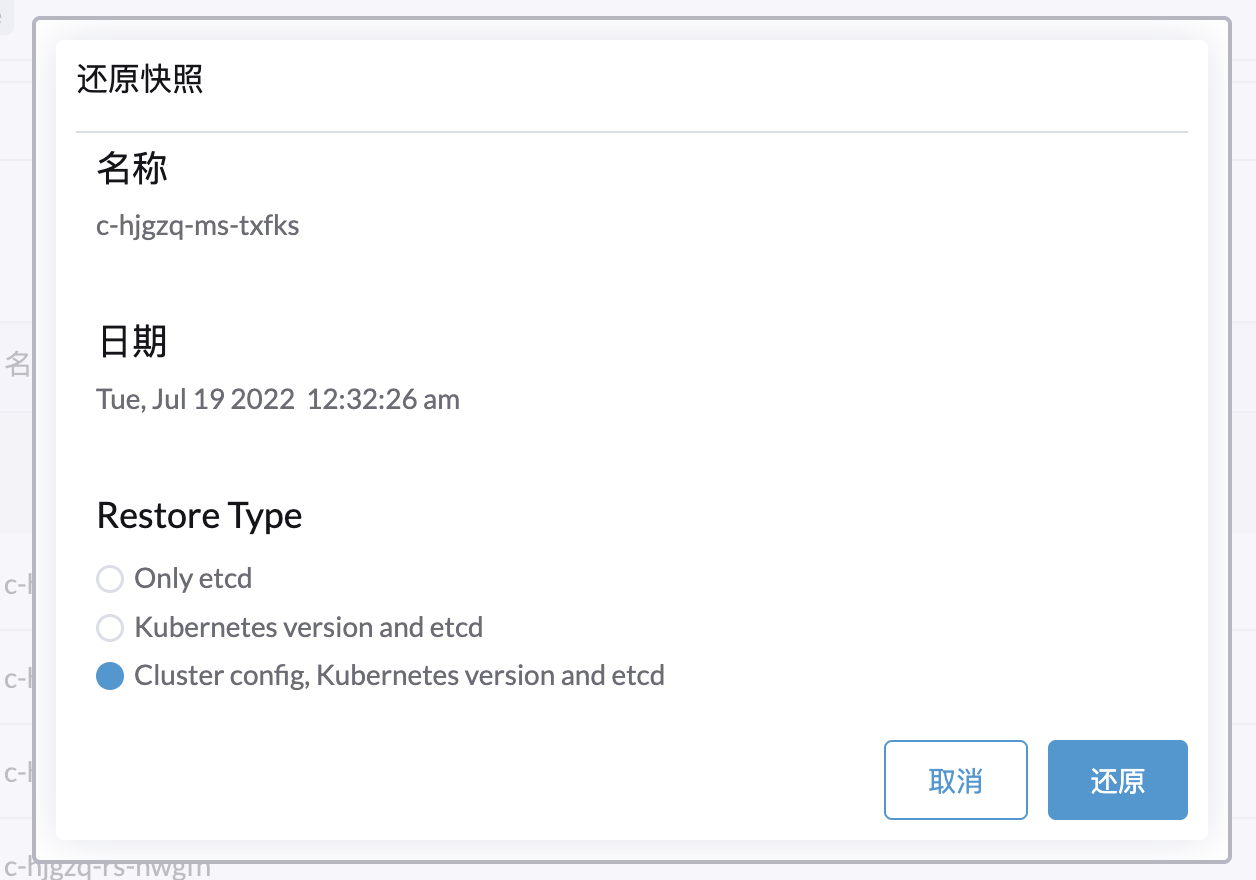

选择对应的 etcd 快照文件，点击Restore进行恢复，支持三种恢复方式，分别是：

仅恢复 etcd 数据。
同时恢复 k8s 版本和 etcd 数据。
同时恢复集群配置、k8s 版本和 etcd 数据。

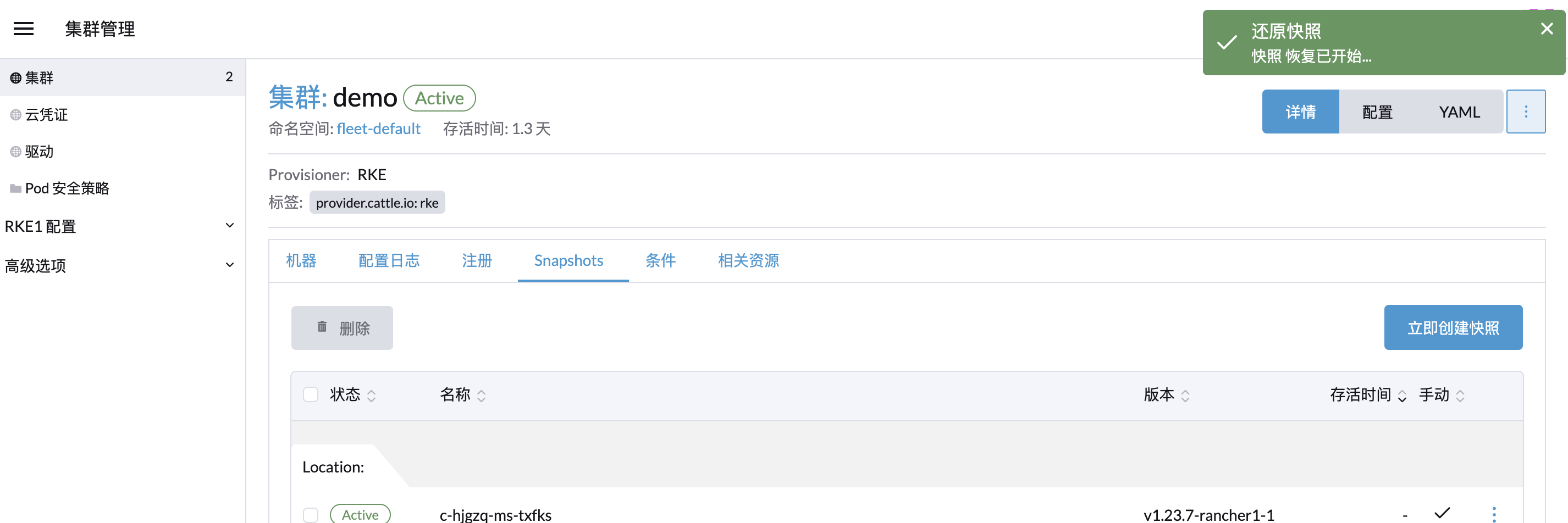

rancher-k8s-etcd-restore-3

左上角出现还原快照说明集群正在恢复中，等待集群恢复正常即可。

Rancher Backup

从 Rancher v2.5 开始，rancher-backup operator 用来备份和恢复 Rancher。rancher-backup Helm chart 在这里。

备份还原 operator 需要安装在 local 集群中，并且只对 Rancher 应用进行备份。备份和还原操作只在 local Kubernetes 集群中进行。

Rancher 版本必须是 v2.5.0 及以上，才能使用这种备份和恢复 Rancher 的方法。

将备份恢复到新的 Rancher 设置时，新设置的版本应与进行备份的版本相同。

Rancher Backup 部署

安装Rancher Backup。

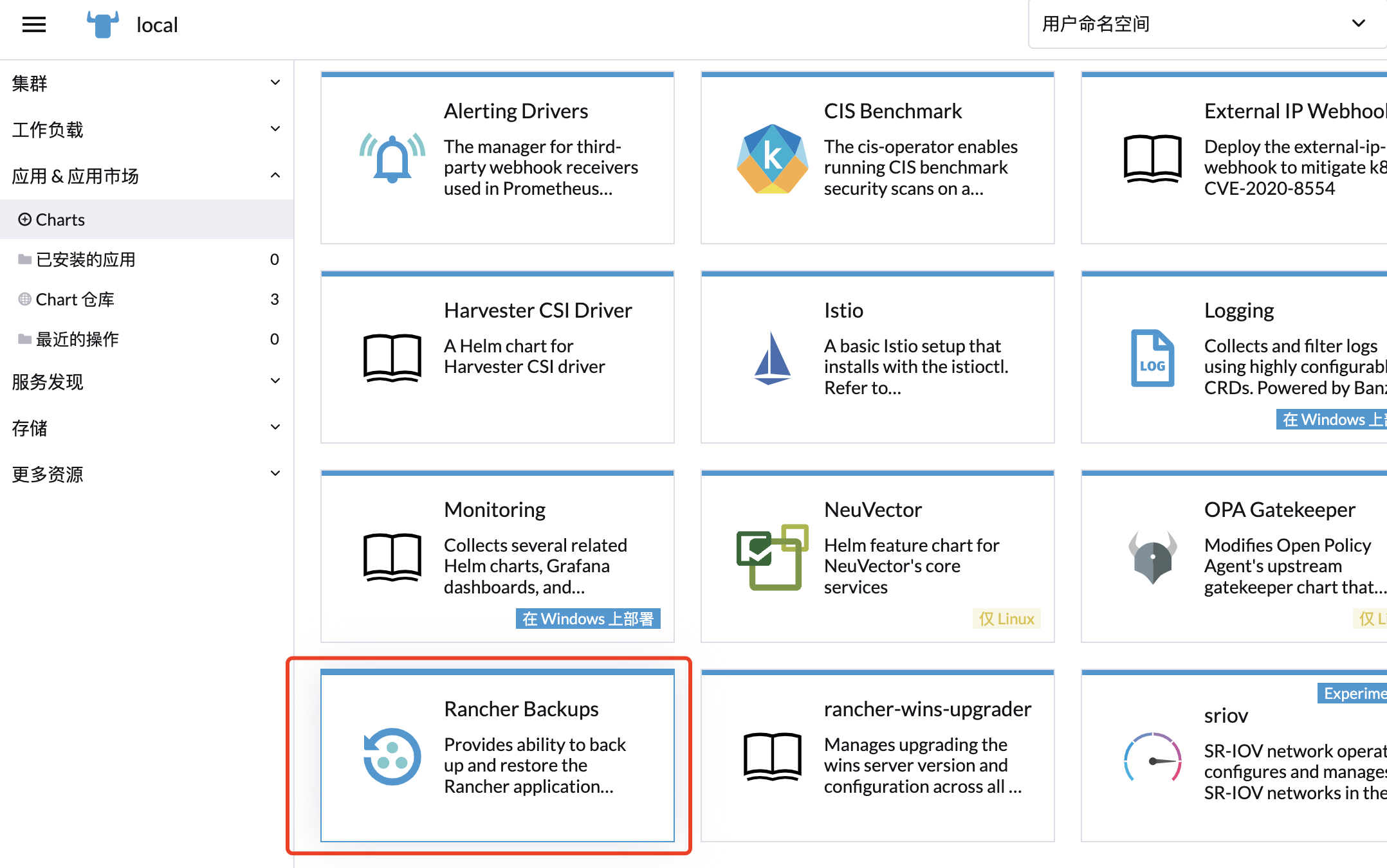

首先进入到local集群中（即rancher所在的集群），在应用&应用市场 - Charts 导航栏下，点击Rancher Backups 应用开始安装。

install-rancher-backup-1

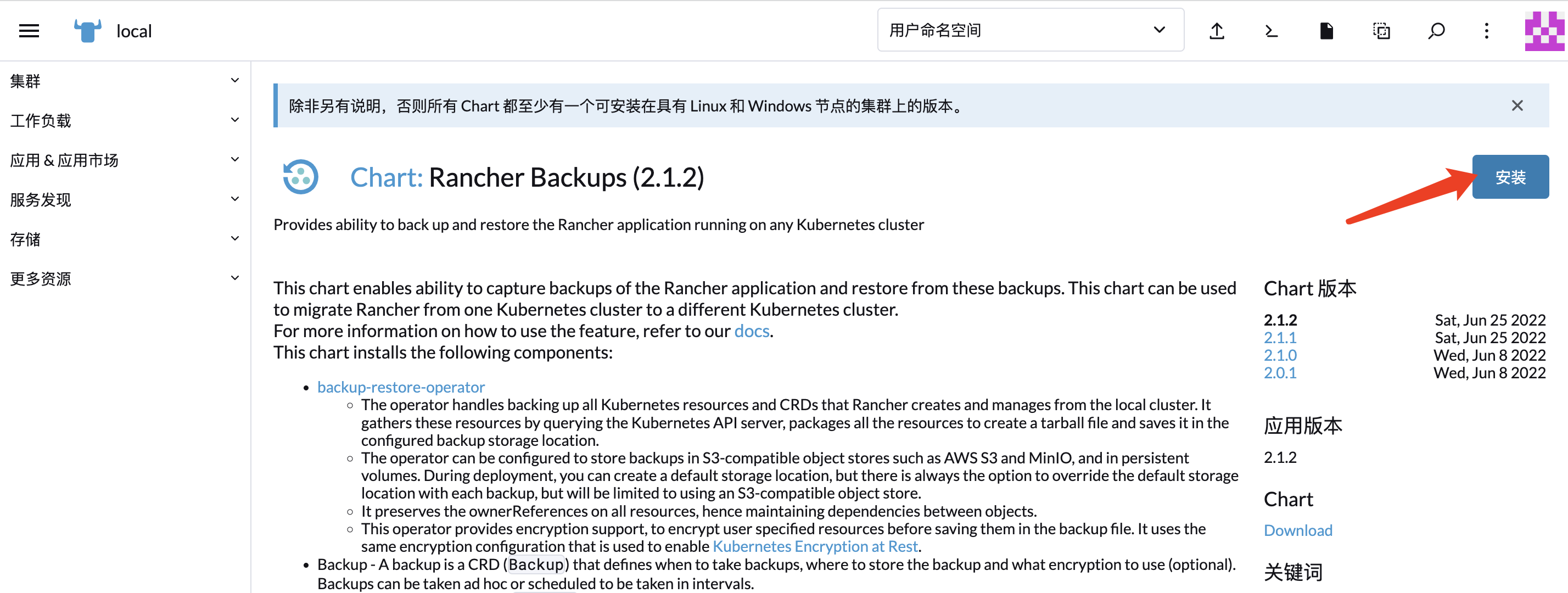

点击安装，这里安装的是 2.1.2 版本。

install-rancher-backup-2

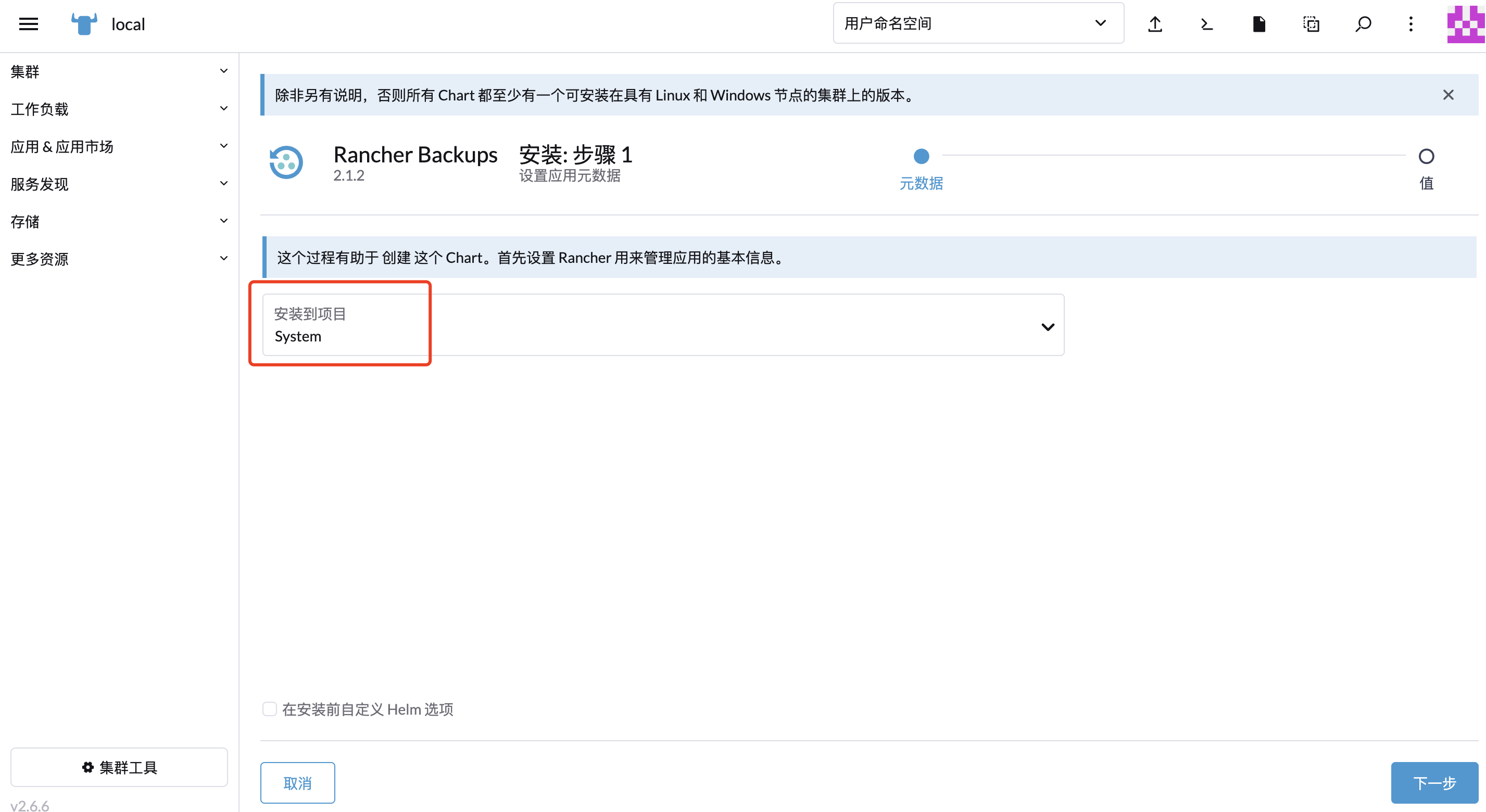

这里选择安装到System项目，然后点击下一步

install-rancher-backup-3

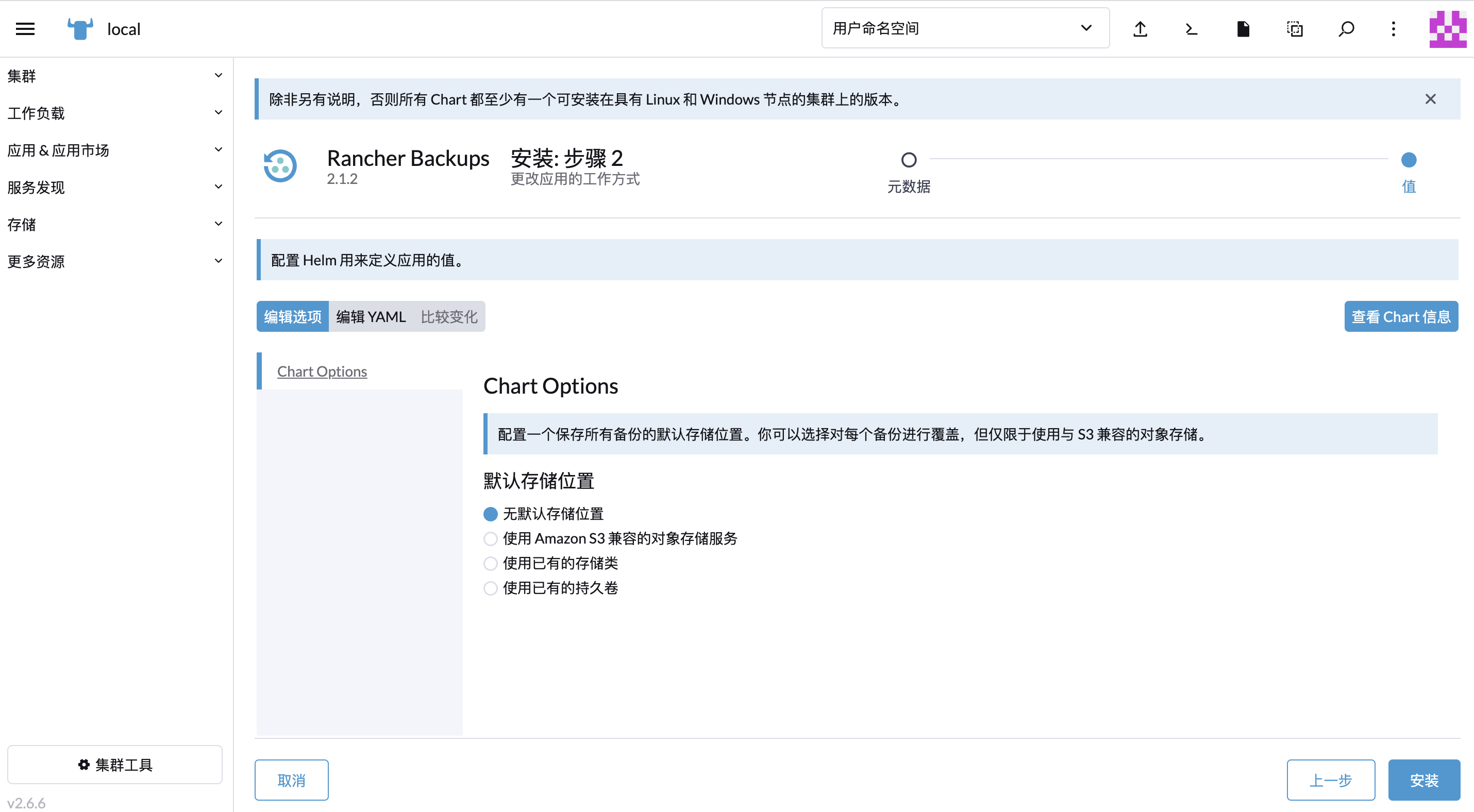

选择默认存储位置，先选择无默认存储位置，点击安装按钮后，开始安装。

install-rancher-backup-4

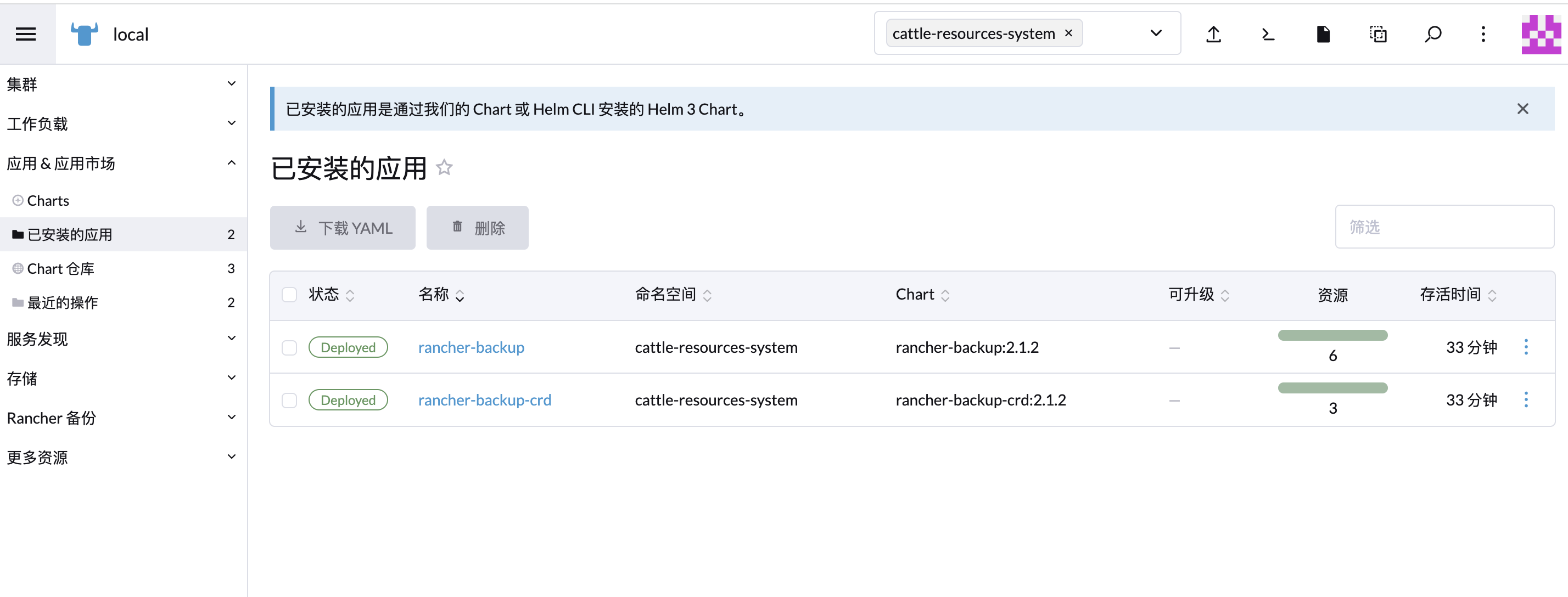

等待几分钟，等rancher backup的pod启动。（取决于拉取镜像的速度）

install-rancher-backup-5

创建第一个 Backup

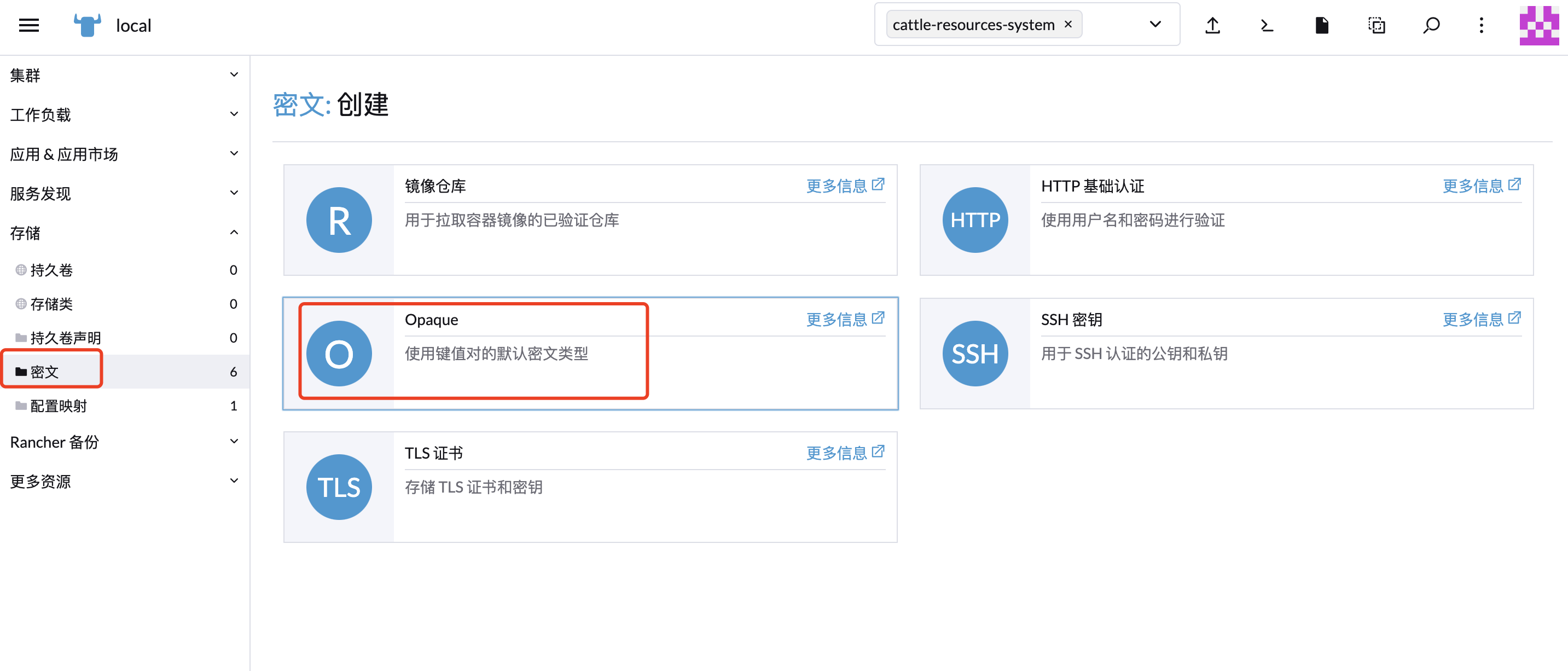

创建一个 secret，选择 Opaque 类型。

backup-secret-1

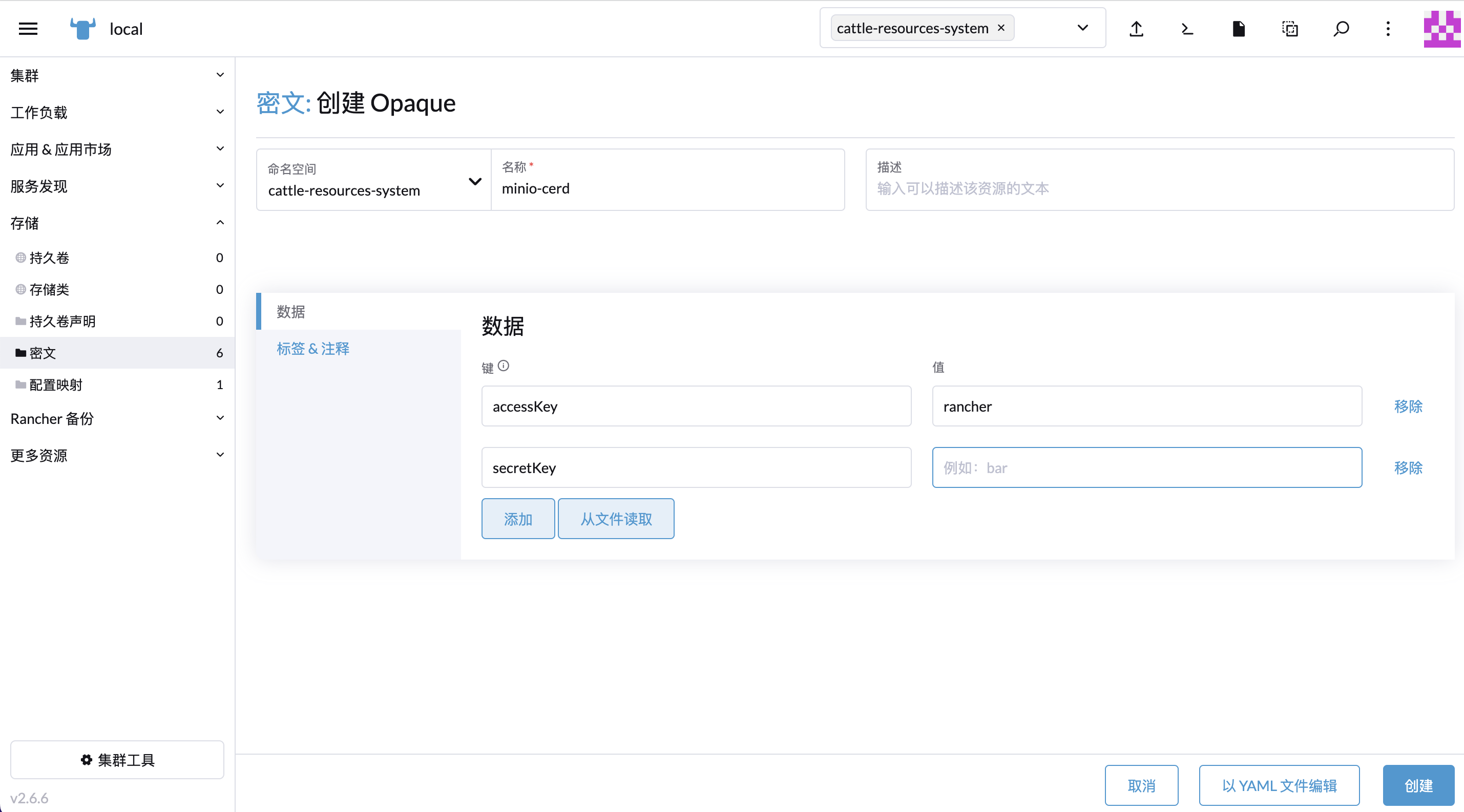

命名为 minio-cerd，新增两条数据，分别为 accessKey 和 secretKey ，并保存。

backup-secret-2

backup-secret-3

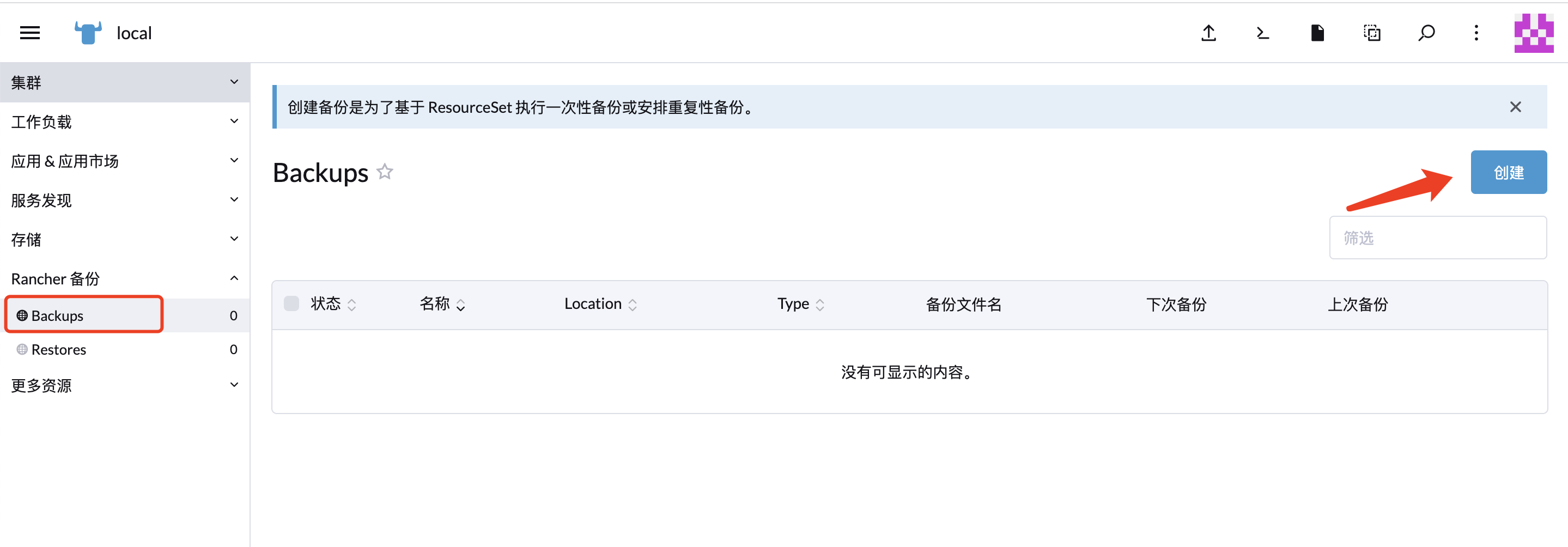

在Rancher备份 - Backups 导航栏下，点击右侧的创建按钮，创建第一个 Backup。

backup-1

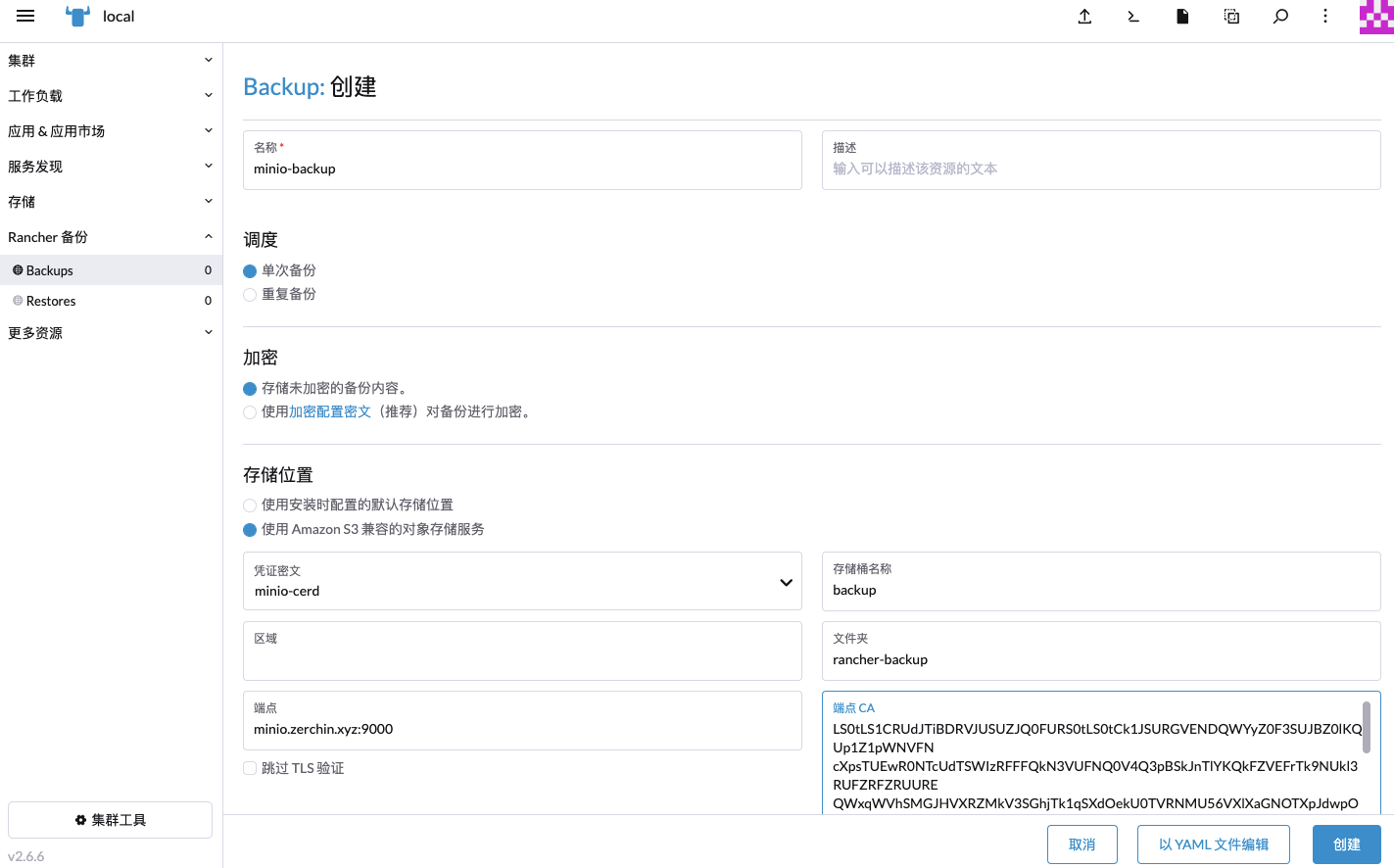

存储位置选择使用Amazon S3兼容的对象存储服务。

backup-2

参数说明：

凭证密文：选择刚刚创建的minio密文。
存储桶名称：S3 的桶名称。
文件夹：桶下的文件夹。不填写则直接在桶的根目录下存储数据。
端点：指定 S3 端点URL地址，这里对应前面--address暴露的地址
端点 CA：自签名证书需要添加 CA 证书，这里要先用 base64 编码后再填写进来。

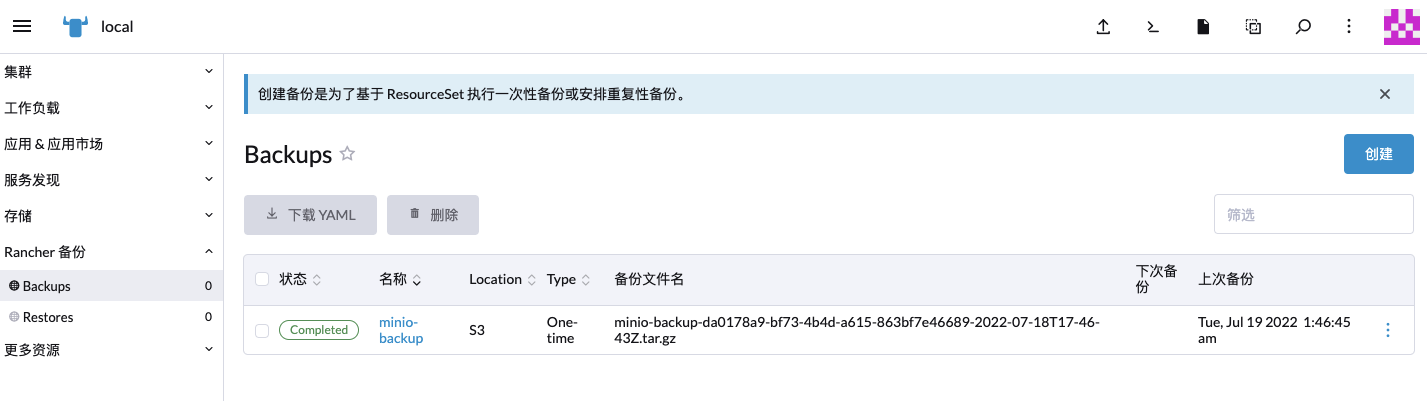

保存后，会自动发起 rancher 备份请求，同时将备份数据文件保存到 S3 存储上，当显示 Completed 时说明已经备份成功。（记录其中的备份文件名，恢复的时候会用到）

backup-3

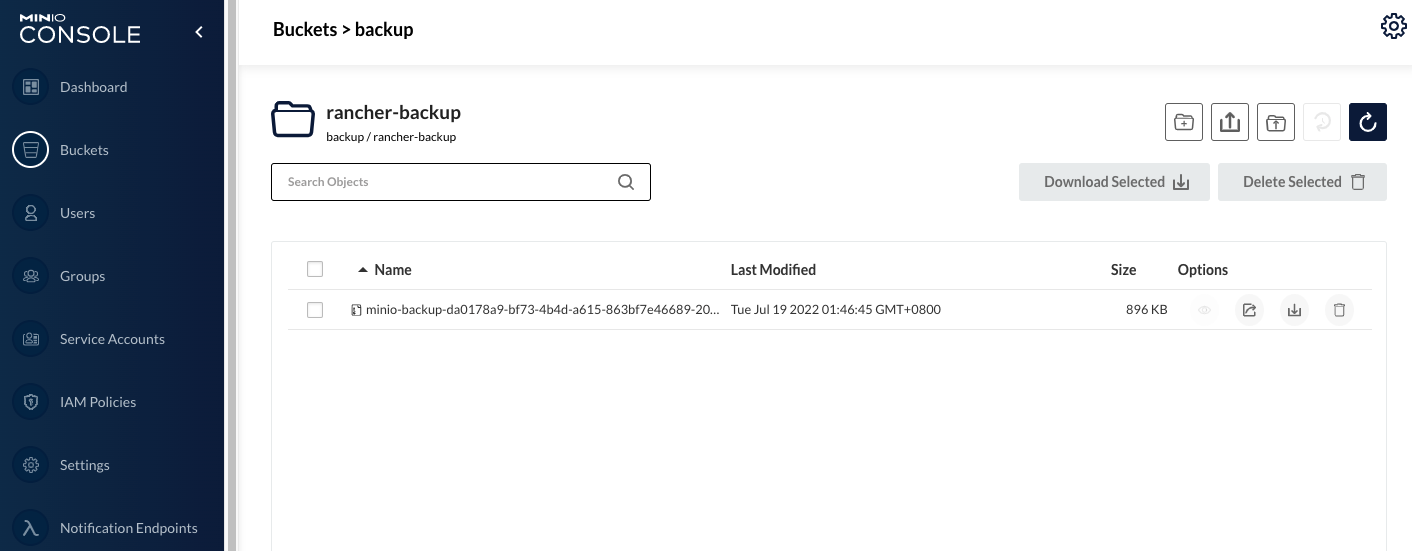

登录MinIO，查看备份文件已经保存进来了。

backup-minio-1

基于 Backup 恢复 Rancher

通过 Backup ，我们可以将 Rancher 恢复到新的 Kubernetes 集群上。

这里要注意的是，在恢复数据过程中无需在新集群上安装 Rancher。如果将 Rancher 恢复到已安装 Rancher 的新集群之上，可能会导致问题。

安装RKE集群。

需要安装与当前 Rancher 集群相同版本，安装方法可以参考Rancher官方文档，这里已经准备好了一个 RKE 集群，就不再赘述。

添加 Rancher-Backup 对应的 Helm repo。

1 2	helm repo add rancher-charts https://charts.rancher.io helm repo update

安装 rancher-backup Helm chart，指定相同的 rancher-backup 版本，这里选择 2.1.2 版本。

1
2

helm install rancher-backup-crd rancher-charts/rancher-backup-crd -n cattle-resources-system --create-namespace --version 2.1.2
helm install rancher-backup rancher-charts/rancher-backup -n cattle-resources-system --version 2.1.2

查看rancher-backup pod 状态是否就绪。

1
2
3

# kubectl -n cattle-resources-system get pods
NAME                              READY   STATUS    RESTARTS   AGE
rancher-backup-74779d9dfd-vjdth   1/1     Running   0          27s

编写minio-cerd-secret.yaml文件，配置 MinIO 访问秘钥。

apiVersion: v1
kind: Secret
metadata:
  name: minio-cred
  namespace: cattle-resources-system
type: Opaque
data:
  accessKey: <s3 access key base64 编码>
  secretKey: <s3 secret key base64 编码>

执行kubectl命令添加该secret。

1	kubectl create -f minio-cerd-secret.yaml

编写Restore yaml文件，命名为restore.yaml。

apiVersion: resources.cattle.io/v1
kind: Restore
metadata:
  name: restore-minio
spec:
  backupFilename: minio-backup-da0178a9-bf73-4b4d-a615-863bf7e46689-2022-07-18T17-46-43Z.tar.gz
  prune: false
  storageLocation:
    s3:
      credentialSecretName: minio-cred
      credentialSecretNamespace: cattle-resources-system
      bucketName: backup
      folder: rancher-backup
      endpoint: minio.zerchin.xyz:9000
      endpointCA: |-
        LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSURGVENDQWYyZ0F3SUJBZ0lKQUp1Z1pWNVFN
        ...
        ...
        ...
        L2xlRFdzNThVd3FvYWtVc0diQT09Ci0tLS0tRU5EIENFUlRJRklDQVRFLS0tLS0K

其中参数都跟 Backup 的参数一样，其中 backupFilename 参数需要指定具体的备份文件名，可以在 Backup 页面下查看，也可以在 MinIO 页面下查看。

运行该配置。

1	kubectl create -f restore.yaml

查看Restore状态。

1 2	kubectl get restore kubectl logs -n cattle-resources-system --tail 100 -f rancher-backup-xxx-xxx

当restore crd状态变成Completed时，说明恢复完成了，如下：

1
2
3

# kubectl get restores.resources.cattle.io
NAME            BACKUP-SOURCE   BACKUP-FILE                                                                     AGE   STATUS
restore-minio   S3              minio-backup-da0178a9-bf73-4b4d-a615-863bf7e46689-2022-07-18T17-46-43Z.tar.gz   74s   Completed

接下来用Helm安装Rancher。

使用与第一个集群上使用的相同版本的 Helm 来安装 Rancher。

1	helm install rancher rancher-stable/rancher -n cattle-system --set xxx --set xxx

切换Rancher前端负载均衡/DNS解析到新的 Rancher 节点上。

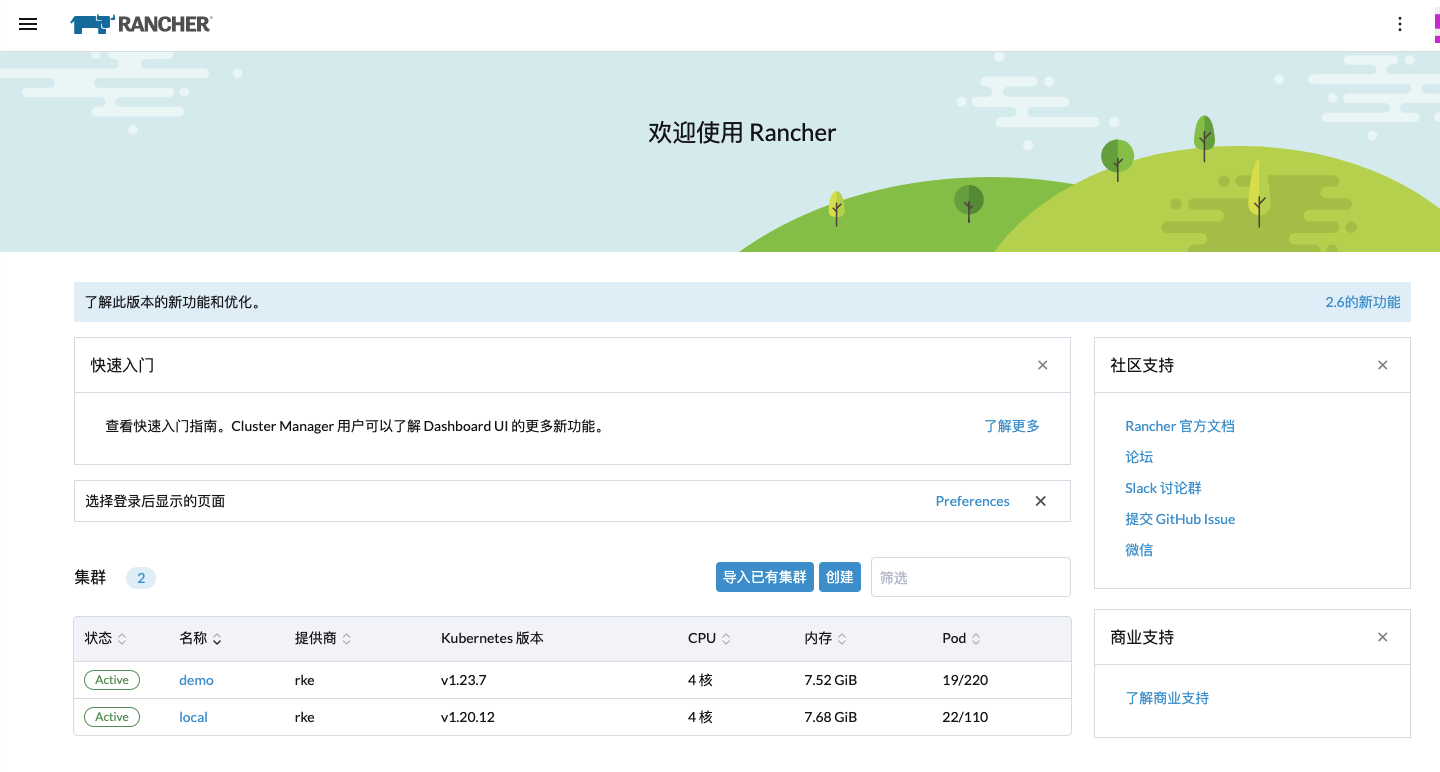

登录Rancher UI界面，访问正常，说明恢复成功。

restore-1
